PPH蝶閥設計流通式結構

蝶閥在設計的時候?qū)㈤y瓣設計為雙平板桁架流通式結構，在使用的時候流阻小、剛性好，即使在反方向工作壓力下，不易產生變形。密封圈不會隨著閥瓣變形而脫離閥座密封點，從而保證了密封圈的密封效果，是PPH蝶閥在設計生產該產品的時候的一個特點。傳統法蘭蝶閥在設計的時候由于其結構上原因，在反方向工作的情況下，不能很好的密封。

閥瓣密封圈用橡膠直接以鋸齒狀嵌入閥瓣，無須使用壓圈或螺栓固定，從而避免了采用傳統螺栓壓板型密封而導致的密封圈受力不均，使螺栓脫落以及密封圈過早損壞。密封圈在反方向工作壓力的作用下，產生自密封力，使密封比壓增加，密封圈壓緊閥座，反方向工作壓力越大，則自密封力也越大，從而使密封圈與閥座結合緊密，達到雙向密封的效果。

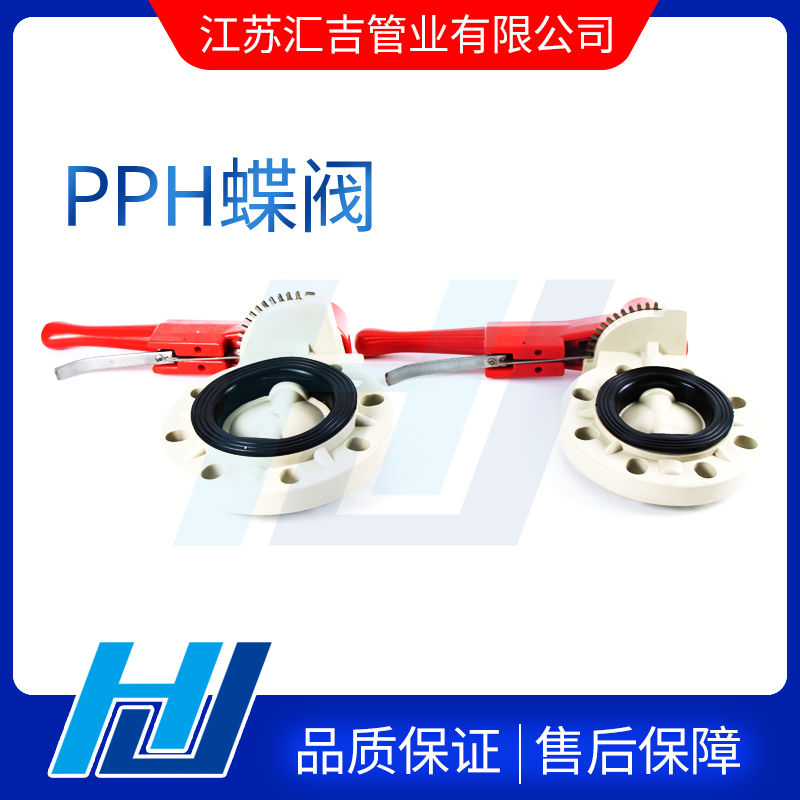

PPH蝶閥

蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。密封件可更換，且密封可靠達到雙向密封。蝶閥通過各種驅動裝置帶動閥軸旋轉，通過銷軸帶動蝶板在90°范圍內旋轉，使蝶板處于開啟或關閉狀態，從而達到連通或截?cái)嘟刂沟哪康摹?/p>

硬密封蝶閥廣泛用于冶金、水電、熱電、熱力、城市給排水、農田排灌等行業，適用介質為煤氣、蒸汽、空氣、水等管道系統中。三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命，由扭矩產生彈性密封。巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。體積小、重量輕、操作輕巧、便于安裝。PPH蝶閥可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
